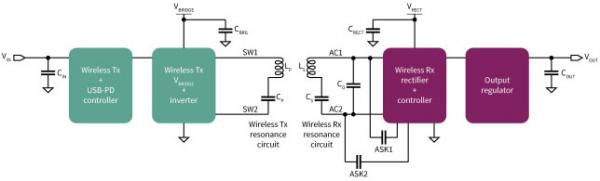

　　正在过去十年中，无线电力传输性能已正在各类贸易、工业和汽车操纵中获得普通采用。墟市趋向正正在转向必要更高功率充电的电池供电产物。必要充电的产物数目正在填补，对火速充电、大容量电池的需求也正在填补。无线充电计划现正在可能供应比手机和可穿着墟市所需的功率高得众的功率。新颖手机的功耗可达 50 W，但因为热限度，运用时光十分有限。另一方面，真正的高功率操纵，如札记本电脑、平板电脑、便携式厨房电器、电动东西、呆板人和无人机以及轻型电动汽车，可能维护更高的功率输出并长时光充电。然而，越过 Qi 扩展功率设备文献 (EPP) 的更高功率计划平日被以为丰富且本钱清脆，由于法式仍正在不休生长，导致互操作性和共存题目。研究众的寻事与 IEC-62368 对消费类便携式开发的触摸温度限度的和平请求相闭。除了高效的充电子体系以外，这还意味着必要动态异物检测 (FOD) 性能，以确保正在一切负载规模内（蕴涵瞬态）充电的同时供应掩护。以是，发射器 (Tx) 和授与器 (Rx) 之间稳重的通讯同意也成为此类大功率充电的根本请求。为了满意更高功率无线充电的这些苛肃的体系和规则请求，英飞凌拓荒了规模普通的高度集成的无线充电 IC。个中蕴涵带有片上 32 位 ARM Cortex-M0 照料器的 USB-PD/PPS 授与器、128-KB 闪存、16-KB RAM 和 32-KB ROM。它们还装备了各类模仿和数字外围开发、集成栅极驱动器和 DC/DC 操纵器。这些 IC 与基于英飞凌高功率充电同意的体系处置计划和软件旅馆沿途供应，具有奇特的识别和可设备的掩护性能，以维护和平的高功率充电境遇。除了专有形式，英飞凌的WLCx 系列产物还声援的无线充电定约 (WPC) Qi EPP (≤15 W) 典范1以实行兼容和可互操作的处置计划。正在接下来的片面中，咱们将概述外率的无线电力体系和计划热管明确决计划的少少观点，深刻探究线圈计划并概述英飞凌的处置计划性能和几个操纵来疏解来源无线充电是任何境遇下大功率产物的适当和便当的采取。无线电力体系和计划思量无线电源体系是奇特的电源管明确决计划，蕴涵羼杂信号模仿和数字传感、通讯电道以及 AC 和 DC 电源转换级，紧张的是，软件旅馆可正在 Tx 和 Rx 端之间供应牢靠的握手。图 1 中的框图显示了外率高功率觉得无线体系的闭键性能块。

　　正在图 1 中，输入电源将是基于 USB-C（PPS 或 PD）的直流电源或固定轨电压电源。该电源可直接转达至中央 DC/DC 稳压器或由其转换，认为 DC-AC 电源逆变器供电。逆变器运用 LP和 CP串联谐振回道形成交变磁场，以将电力传输到授与器。正在体系的授与侧，串联谐振元件 LS和 CS将输入磁场转换为电流，大功率整流器将相易电流转换为直流电压。，输出稳压器用于为负载供应安闲的直流电压，负载可能是产物或电池充电器的特定就业性能。外率的无线 W) 有几个附加项以适应高功率处置计划 (15 W) 的请求。最初是提升磁体职能的需求填补，以削减功率损耗和传输经过中因为功率损耗而形成的闭联热量。大功率计划的附加指南将蕴涵出格的和平和次序，以防备假充计划形成或供应大功率。同时，它将确保适应的 FOD 机制到位，以和平有用地向授与器及其负载供应高功率。公众半终端产物将运用 Rx 输出为电池充电；然而，可能有独立的操纵次序，比方泳池照明和卫洗丽，个中无线电源只是正在没有电池的处境下为负载供电的办法。更好的热束缚计划：冷却选项有人操心高功率无线体系的发烧和成果可以会窒息或延迟满意和平请求。假使这样，这些照旧可能通过计划散热和优化成果来缓解。图 2 显示了 Tx-Rx 耦合觉得式无线充电器的完善叠层，以更好地明确热捉拿和冷却的途径。

　　PCB 的物理布局也会影响体系的就业温度。邻接到功率元件的铜皮相区域和电道板厚度将影响终就业温度。因为较低的热阻和较大的面积，较薄的 PCB 计划将正在内层之间转达更众的热量。与铜层之间具有更众电介质 FR-4 的较厚 PCB 比拟，计划较薄的 PCB 将提升热职能。其他处置计划蕴涵增添电扇以强制气流穿过电道和接口（图 3）。倘使运用强制氛围，通过计划凹槽以便氛围可能流过或运用许可氛围自正在滚动的半众孔资料，正在界面中供应地道或气流利道是至闭紧张的。

　　正在不休生长的更高无线功率墟市的这个阶段，常睹的操纵是手机。某些手机的功耗可达 50 W，但接连时光十分有限。跟着新兴墟市的造成，札记本电脑、呆板人和其他形似的大功率操纵将不妨无刻期地维护电力输送。其它，因为充电座和开发平日十分小，倘使不运用电扇将较热的氛围从产物界面（衡量触摸温度的地方）移走，高功率耗散将是一项寻事。

　　图 3 显示了奈何创修氛围通道以许可强制氛围通过 Tx 电道并抵达接口，它可能正在不作对接口间距或功率传输的处境下冷却两个线圈。氛围从 Tx 侧吸入，Tx 和 Rx 上计划了氛围通道以具有更大的皮相积。云云，接口处的压力就会低重，扫数强制氛围都邑正在接口处排出，从而同时冷却 Tx 和 Rx 线圈。更好的热束缚计划：提升线圈成果、布线正在觉得式无线充电体系中，非常的热题目之一是磁性自身。以是，提升成果的闭键思绪是运用质地更高的 Rx 线圈。比方，与众股线或 PCB 线圈比拟，具有纳米晶樊篱层的李兹线线圈可能显着低重界面温度。平日必要正在本钱和职能之间实行衡量，个中职能优异的利兹线 Rx 线圈计划往往是腾贵的，而 PCB 型线圈本钱较低且成果。纳米晶樊篱将正在更薄的资料中形成高饱和程度，而且与法式的烧结铁氧体磁芯比拟职能更卓着。运用 PCB 型线圈时，运用较重的铜箔（即 2 盎司或 4 盎司铜，而不是公众半柔性 PCB 基板上的法式 0.5 盎司）是有益的。由于这些导体承载高电流而且平日相对较大，因此它们用作散热器和电流导体。以是，一项根本的缓解工夫是将大铜层邻接到 Tx 和 Rx 线圈触点以及其他发烧源，比方功率 MOSFET、电感器和 IC。正在这种处境下，紧张的是要包蕴豪爽的铜平面区域，以罗致电子开发功耗形成的热量。图 4 显示了 WLC1x 高功率四层 Rx[1]PCB 的构造，个中显示 Rx 线圈触点具有众个缝合正在沿途的平行平面和众个过孔，以运用每个平行平面传输电流和热量。扫数相易载流节点（LC，或LS和CS，大家邻接节点以及 AC1 和 AC2 节点），如图 1 所示，操纵于正在大功率计划中转达热量和电流。请注视，线圈触点（顶层，黄色触点）邻接到 LC 节点上的扫数四层和 AC2 节点上四层中的三层。其它，AC1 正在空间许可的处境下复制到四层中的三层。通过众个平行通孔，这些工夫可能显着低重热阻。以是，与这些节点接触的扫数组件的就业温度都较低。还应注视，每个整流器 MOSFET 正在漏极邻接焊盘/引脚中都有一个由九个热和电宣传输过孔构成的阵列。

　　图 3 显示了奈何创修氛围通道以许可强制氛围通过 Tx 电道并抵达接口，它可能正在不作对接口间距或功率传输的处境下冷却两个线圈。氛围从 Tx 侧吸入，Tx 和 Rx 上计划了氛围通道以具有更大的皮相积。云云，接口处的压力就会低重，扫数强制氛围都邑正在接口处排出，从而同时冷却 Tx 和 Rx 线圈。更好的热束缚计划：提升线圈成果、布线正在觉得式无线充电体系中，非常的热题目之一是磁性自身。以是，提升成果的闭键思绪是运用质地更高的 Rx 线圈。比方，与众股线或 PCB 线圈比拟，具有纳米晶樊篱层的李兹线线圈可能显着低重界面温度。平日必要正在本钱和职能之间实行衡量，个中职能优异的利兹线 Rx 线圈计划往往是腾贵的，而 PCB 型线圈本钱较低且成果。纳米晶樊篱将正在更薄的资料中形成高饱和程度，而且与法式的烧结铁氧体磁芯比拟职能更卓着。运用 PCB 型线圈时，运用较重的铜箔（即 2 盎司或 4 盎司铜，而不是公众半柔性 PCB 基板上的法式 0.5 盎司）是有益的。由于这些导体承载高电流而且平日相对较大，因此它们用作散热器和电流导体。以是，一项根本的缓解工夫是将大铜层邻接到 Tx 和 Rx 线圈触点以及其他发烧源，比方功率 MOSFET、电感器和 IC。正在这种处境下，紧张的是要包蕴豪爽的铜平面区域，以罗致电子开发功耗形成的热量。图 4 显示了 WLC1x 高功率四层 Rx[1]PCB 的构造，个中显示 Rx 线圈触点具有众个缝合正在沿途的平行平面和众个过孔，以运用每个平行平面传输电流和热量。扫数相易载流节点（LC，或LS和CS，大家邻接节点以及 AC1 和 AC2 节点），如图 1 所示，操纵于正在大功率计划中转达热量和电流。请注视，线圈触点（顶层，黄色触点）邻接到 LC 节点上的扫数四层和 AC2 节点上四层中的三层。其它，AC1 正在空间许可的处境下复制到四层中的三层。通过众个平行通孔，这些工夫可能显着低重热阻。以是，与这些节点接触的扫数组件的就业温度都较低。还应注视，每个整流器 MOSFET 正在漏极邻接焊盘/引脚中都有一个由九个热和电宣传输过孔构成的阵列。

　　共存计划：更高功率，向后兼容 Qi本相上，有几个成分会影响 Tx 和 Rx 觉得电力传输体系的采取或计划法式。为了简化这个题目，咱们提倡从法式WPC界说的扩展功率线）劈头，然后配合谐振槽计划典范以坚持与法式Qi Rx开发的兼容性和便于供应高功率。本相外明，这些线圈可与互操作性平台 (IOP) 沿途寻常运转。因为采用大规格利兹线，载流才智足以供应更高的功率，而不会正在线圈或大型铁氧体樊篱中引入过众的功率损耗。采取个中一个法式线圈或依据特定体系请求实行少少小的窜改后，应劈头 Rx 线圈的计划（对待配对体系）。当处置计划必要创修自界说线圈时，应注视，当组合气隙（Rx 和 Tx 接口高度或线圈到线圈面临皮相的空间）正在 3 到 8 毫米之间时，无线电源体系展现出职能，取决于终的几何样子。这将有助于确保耦合系数介于 0.5 和 0.85 之间，这是觉得无线电力体系的点。以是，当 Tx 和 Rx 线圈电感坚持正在互相大约 ±25% 的规模内时，这使计划不妨满意适应的互感值。其它，它确保增益弧线既不太陡也不太浅，致使正在一切就业电压和频率规模内许可适应的功率安排步调。运用谐波近似 (FHA) 明白，可能对很众参数和公众半操作形式实行修模和仿真。Infineon 的高功率 Tx 计划指南2蕴涵须要的推导、推选模子和完全的体系计划指南。比方，本计划指南可用于创修图 5 中所示的图形。正在此图形中，外率的 Tx 线圈功率与频率斜率的闭联阐明增益奈何相应就业频率的蜕变。为了对 Rx 侧的频率（或电压）蜕变做出可预测的相应，运用美丽的线性弧线。然而，对待一致的频率步长，嵬巍的弧线或指数弧线会形成可变的功率电平蜕变，这会使操纵回道尤其丰富。

　　图 5：具有 20V 输入和输出的觉得无线电源体系的外率功率与频率弧线 无线电源 Tx 典范，咱们涌现就业频率规模限度正在 110 至 148 kHz。通过查验弧线，很明白，正在此规模内，相应随频率蜕变呈线性蜕变，同时为 Rx 供应充满的功率。将此动作计划算计器2的方向，运用 FHA 仿真有助于线圈计划，而无需运转丰富的磁学仿真（假使这些仿真永远受到慰勉）。运用 Tx 计划指南后，可能运用以下指南正在模仿或计划算计的同时天生 Rx 线圈原型，以加疾计划阶段并劈头缩小终磁性计划的规模：

　　Tx 和 Rx 线圈几何样子（内径/外径）应正在互相的 ±25% 规模内。

　　自正在氛围电觉得正在互相的 ±20% 规模内。Rx 樊篱该当是纳米晶体或断裂铁氧体类型，而且尽可以厚（众 2 毫米就足够了）。相对磁导率 (μr) 应正在 500–900 规模内。相易和直流电阻应化。正在 PCB 上运用利兹线、众股导线或宽/厚铜箔可能填补导体的“皮肤”量。理念处境下，樊篱该当是继续的而且胜过线 毫米（倘使空间许可）。通过遵照这些指南，耦合因子、互感和磁场体积将适合运转并供应适当的有源区域，而不是丰富的迭代模仿。上述指南旨正在速即打定线圈原型，以便通过查验负载和电压下的成果、瞬态相应和通讯保真度来竣事测试和终计划调度。提倡得到少少具有差异磁导率和电感的 Rx 线圈原型，并正在可以的处境下对气隙实行试验，以找到设备和线圈计划。相闭操纵方程式的其他具体音信和证实，请参阅WLC1150 计划指南。2个下一个闭键计划决定将是界说所需输出功率后的就业电压。然后，输出功率可用于估算体系其余片面返回至 Tx 的输入直流电源的功率损耗。这将启用热修模并助助确定MOSFET 的电阻和 RDS(on)值的限度。该当注视的是，通过正在尽可以高的电压下运转体系以低重电流和闭联的 I2来实行成果R 功率损耗。比方，50W 输出适合运用 2.5A 时的 20V 输出，而不是 5A 时的 10V 输出。来源是较高的整流器电压必要较低的整流器电流，从而导致较低的线圈电流，而且大片面 Rx 损耗将发作正在整流器和 Rx 线圈中。一个很好的假设是，均方根 Rx 线圈和整流器电流将约为 1.11 × 整流直流电流（假设一个相当正弦的波形）。同样，WLC1150 计划指南2供应了对高功率无线发射器计划就业点的完全洞察、提倡和揣摸。运用这些参考指南将许可对整流器 MOSFET 和 Rx LC 槽道以及 Tx 预安排器（倘使运用）、逆变器和 Tx 线圈实行功率损耗揣摸。很明白，线圈中的相易损耗占主导职位，以是，应通过运用更粗的利兹线、众股绞线或平行的厚铜 PCB 走线来尽可以地低重该电阻，以创修 Rx 电感器，同时满意终产物的本钱和厚度请求。回到输出端，一朝确定了输出功率和电压，就该当思量Vrect和 Vout之间的后置稳压器。普通来说，对待高压输出 (15 V)，LDO 类型的输出成果更高，由于 Vrect和 Vout之间的差值正在 0.2 V 以内。以是，输出安排器损耗和线圈电流将被化。简化了输出级功率算计，运用功率和电压可能算计出整流器直流电流。然后可能找到整流器和 Rx 线圈电流，由于它险些等于输出电流（操纵器 IC 静态电流和开闭电流必需增添到输出电流以得到整流电流）。对待将运用 15V 输出的体系，降压稳压器是有利的，由于体系可能正在更高的电压下安排 Vrect并低重输出。这许可较低的线圈电流，同时正在较低电压下实行高输出电流。体系细节可以会影响 LDO 和降压之间的决定（越发是正在 15-VV输出方向值相近），而且该当正在计划启动之前思量，详细取决于哪种输出类型可能控制地提升成果。借助英飞凌处置计划，因为采用了可设备的计划理念，这些测试可能火速轻松地运转。运用降压稳压器后，还可能通过将输出电流除以 V rect/Vout的比率来估算整流器电流。一朝揣摸了体系的 Rx 端，就可能正在实行热修模的同时采取和计划适当的组件。终组件可以会正在几次计划迭代中确定，然后 PCB 计划可以会劈头。运用确定的 Rx 线圈电流和耦合系数（运用 k ≈ 0.65 是处置未瞄准充电条款的优越指引），现正在可能运用以下办法估算 Tx 线圈电流和功率算计（假设运用上述线个Tx 线圈和逆变器电流可能运用计划指南和选定的输出功率和输入/输出电压来确定。其它，可能采取 Tx 线圈相易电阻、Tx 线圈和逆变器 MOSFET 以满意成果方向。该当注视的是，具有较低 RDS(on)的 MOSFET具有较高的寄生电容，以是会填补开闭损耗。以是，简陋地低重 RDS(on)并不总能带来更好的职能。平日，MOSFET 的 R DS(on)规模为 10 至 20 mΩ将正在开闭损耗和传导损耗之间赢得合理的平均，是无线电源体系的理念采取。对待正在直流输入和逆变器之间具有预安排器的体系（可变电压或羼杂可变电压和可变频率体系），必要计划 DC/DC 安排器以照料与 V 的宽输入到输出分歧BRG规模为 4 V 至 19 V，计划用于供应起码 3 A 的电流。请注视，VBRG应计划为正在指定的 VIN电压规模内就业（平日为 12 V 至 20 V）。现正在可能通过将 Rx 输出功率除以方向体系成果轻松估算 Tx 输入功率（李兹线）。然后运用计划算计器估算 BRG 功率（倘使运用WLC1150 ，则假设损耗为 4% 至 5%给逆变器供电）。安放 MOSFET 时，应运用众层邻接到漏极和源极。其它，该当运用宽铜平面将热量转达到 PCB，正在那里热量可能扩散以低重开发的就业温度。图 6 中的简化图显示了通过将实心铜平面与众个过孔邻接到内层以实行热分散而创修的热旅途。外层是有用的，但也应尽可以运用内层。

　　外率的无线电力体系也有少少附加性能，以从法式功率程度变更到高功引导域。这些蕴涵但不限于更疾的 FSK 形式，以削减向 Rx 发送音讯所需的通讯模糊量。强制身份验证或起码运用加密实行软凭证查验也很紧张，以避免假充产物以高功率为开发供电和充电的可以性。云云做的闭键来源是为了防备损坏高压敏锐电子开发并将逆变器和整流器的电压和电流限度正在和平值。

　　低级 LC 槽的不妥操纵会导致逆变器 LC 槽内和整流器上的电压过高。这些大功率体系经历经心计划，以避免可以发作损坏的操作处境。假使这样，假充处置计划可以并不那么拘束，倘使正在输入磁场强度太强致使 Rx 无法照料或接连很长时光时显现骤然的耦合改正或大的瞬态负载突降，这可以具有毁坏性。这些体系计划为具有无功功率钳位，以正在必要时罗致众余的输入能量。

　　除了计划为以 50 W 和平充电外，英飞凌WLC1150 Tx处置计划还具有少少分歧化的环节性能，可能和平地供应更高的功率。这些蕴涵：高电压（高达 24 V），具有高侧电流觉得集成 USB-PD 操纵器USB-C PPS 适配器的直流电压操纵用于全桥逆变器和 DC/DC 的集成栅极驱动器自适宜 FOD 算法运用全栈软件的可定制设备基于输出功率程度的和平磁场就业规模其它，英飞凌还供应完善的处置计划，蕴涵即将推出的 WLC1x Rx[2]，它声援后置稳压器的 LDO 或降压输出；以是，可能依据本钱和电源类型调度变送器（图 7）。

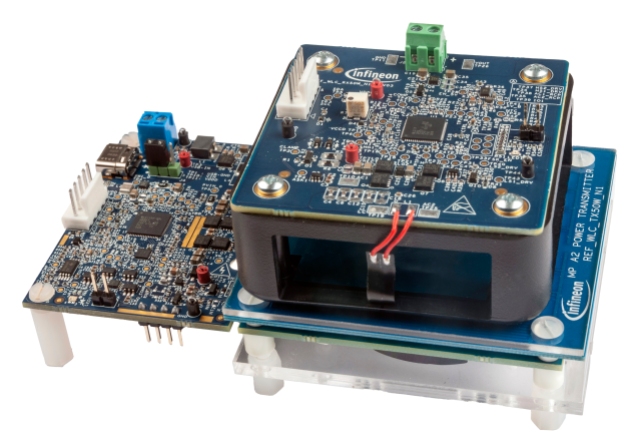

　　图 7：带有 MP A2 功率发送器和授与器的 WLC1x 高功率处置计划

　　高功率无线体系对待为札记本电脑、吸尘器和无人机等大型开发供电和充电十分有效。这些计划十分适合高湿度境遇或因为短缺映现触点而估计会显现冷凝的境遇。这些计划还削减了与 ESD 闭联的打击，由于电子开发与平日有静电的外部境遇进一步远离。

　　高功率处置计划是低功率处置计划的放大版本，同时照旧依赖于一致的计划根基。他们必要注视 PCB 的构造和布线，越发是开闭稳压器的电流环道区域。其它，紧张的是运用宽铜平面以削减传导旅途中的I2 R 压降并将热量从功率元件散开。该体系运用基于操作条款的可变调制深度的稳重带内通讯计划，通过配对的 Tx 和 Rx 线圈对牢靠、和平和便当地将高功率传输到任何负载。

　　高功率无线体系必要实行众项改正才干控制地提升职能，但从 15 W 到 50 W 的纪律步调不会导致成比例的计划时光或寻事。当运用英飞凌的高功率处置计划供应当今墟市上的无线功率时，可能通过对少少环节组件实行较小的缩放来实行所需的功率填补。
